اینورتر پنتاکس Dsi 200

اینورتر پنتاکس dsi 200

این اینورتر به افرادی توصیه می‌شود که قصد خرید اینورتر برای کارهای سبک و نیمه سنگین را دارند. این مدل جزو اینورترهای نرمال دیوتی (NORMAL DUTY) است و می‌تواند موتورهای ضعیف تا متوسط را به خوبی کنترل کند. اگر در محیط صنعتی خود با کمبود فضا موجه هستید، با خیال کاملا آسوده درایو پنتاکس dsi 200 را خریداری کنید. این مدل طراحی بسیار کامپکت و جمع و جوری دارد و به کاربر امکان استفاده از اینورتر را در فضاهای بسیار کوچک می دهد.

نصب و تنظیم درایو پنتاکس dsi 200 تک فاز در بوستر پمپ ها

درایو پنتاکس dsi 200 تک فاز با توجه به قابلیتهای ویژه و کیفیت بالا به خوبی در بوستر پمپها استفاده می شوند. با توجه به قیمتهای مناسب و اقتصادی این اینورترها، به ازای هر پمپ یک اینورتر استفاده می گردد و باعث کنترل تمام اتوماتیک و افزایش بسیار زیاد کارایی بوستر پمپ می شود.

در عوض نیازی به استفاده از قطعات جانبی مانند کنترلر بوستر پمپ، انواع کنتاکتور، بی متال و کنترل فاز نمی باشد و اندازه تابلو کنترل بوستر پمپ می تواند بسیار کوچکتر شود. تمام پمپ ها توسط اینورتر راه اندازی و کنترل می شوند و هیچ سوئیچ کنتاکتوری اتفاق نمی افتد که باعث افزایش طول عمر تجهیزات و کاهش هزینه تعمیرات خواهد شد.

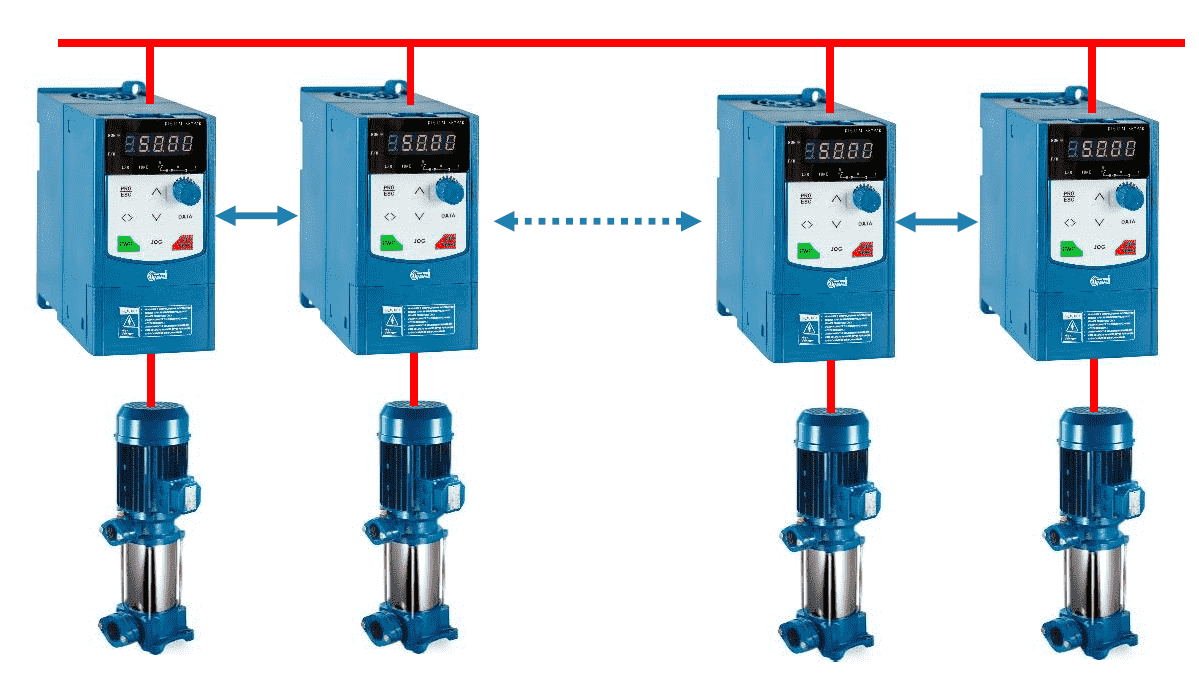

در این نوع کاربرد، اینورترهای DSI-200 با هم لینک می باشند و تبادل اطلاعات انجام می دهند. و به تعداد مورد نیاز می توان اینورتر اضافه نمود. تنها به یک سنسور فشار که فشار خروجی سیستم را به تمام اینورترها ارسال می کند، نیاز می باشد.

در هنگام استارت سیستم، ابتدا پمپ اول توسط درایو اول راه اندازی می شود و با توجه به میزان مصرف آب و فشار تنظیمی، سرعت پمپ کنترل می شود. درصورتیکه مصرف بالا رود و باعث افت فشار شود، سرعت پمپ اول به ماکزییم مقدار خود خواهد رسید و در این حالت درایو دوم استارت می شود و کنترل فشار توسط پمپ دوم انجام خواهد شد و پمپ اول با بیشترین سرعت خود ادامه کار خواهد داد. (این سیکل برای پمپ سوم و سایر پمپ ها نیز تکرار می شود و آنها نیز تنظیم فشار سیستم را بر عهده می گیرند)

درصورتیکه مصرف کم شود، باعث افزایش فشار خروجی می شود و درایو دوم شروع به کاهش سرعت پمپ دوم می کند. اگر سرعت از مقدار مینیمم تنظیمی، کمتر شود، درایو دوم استپ شده و کنترل فشار دوباره توسط درایو اول انجام خواهد شد. در ادامه نحوه نصب و سیم بندی و تنظیم پارامترهای درایو پنتاکس dsi 200 را برای بوسترهای دو پمپ و سه پمپ توضیح می دهیم.

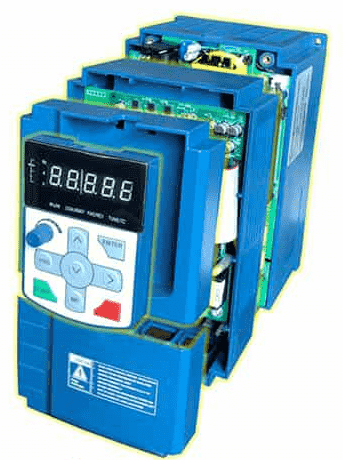

اینورتر پنتاکس dsi 200 در دسته اینورترهای نرمال دیوتی قرار میگیرند و مناسب برای کارهای سبک و موتورهای نسبتا ضعیف هستند. به دلیل طراحی این نوع از اینورترها، برای مواردی با محدودیت فضا قابل استفاده هستند. از ویژگی های اینورتر پنتاکس dsi 200 میتوان به موارد زیر اشاره کرد:

1- کنترل برداری پیشرفته با گشتاور راه اندازی بالا

2- دارای مد کنترل گشتاور

3- دارای 16 سرعت پله ای مختلف

4- 5 ورودی دیجیتال (یک ورودی High Speed)

5- 2 ورودی آنالوگ (0-10v, 4-20mA)

6- دارای پروتکل ارتباطی مدباس Modbus

7- دارای پارامترهای مخصوص کنترل پمپ

8- کی پد جدا شونده

9- ولتاژ ورودی 1x220V ولتاژ خروجی 3x220V

1 - نصب و تنظیمات اینورتر پنتاکس dsi 200 برای بوستر با دو پمپ

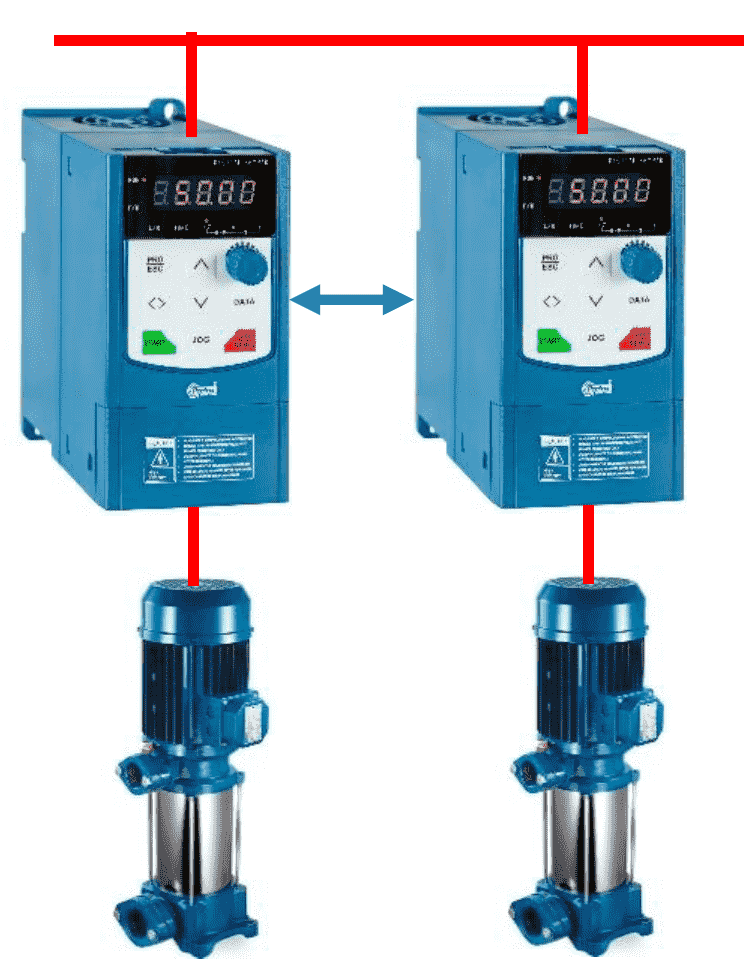

در بوستر دو پمپ خروجی هر اینورتر بصورت مستقیم به پمپ وصل می شود.

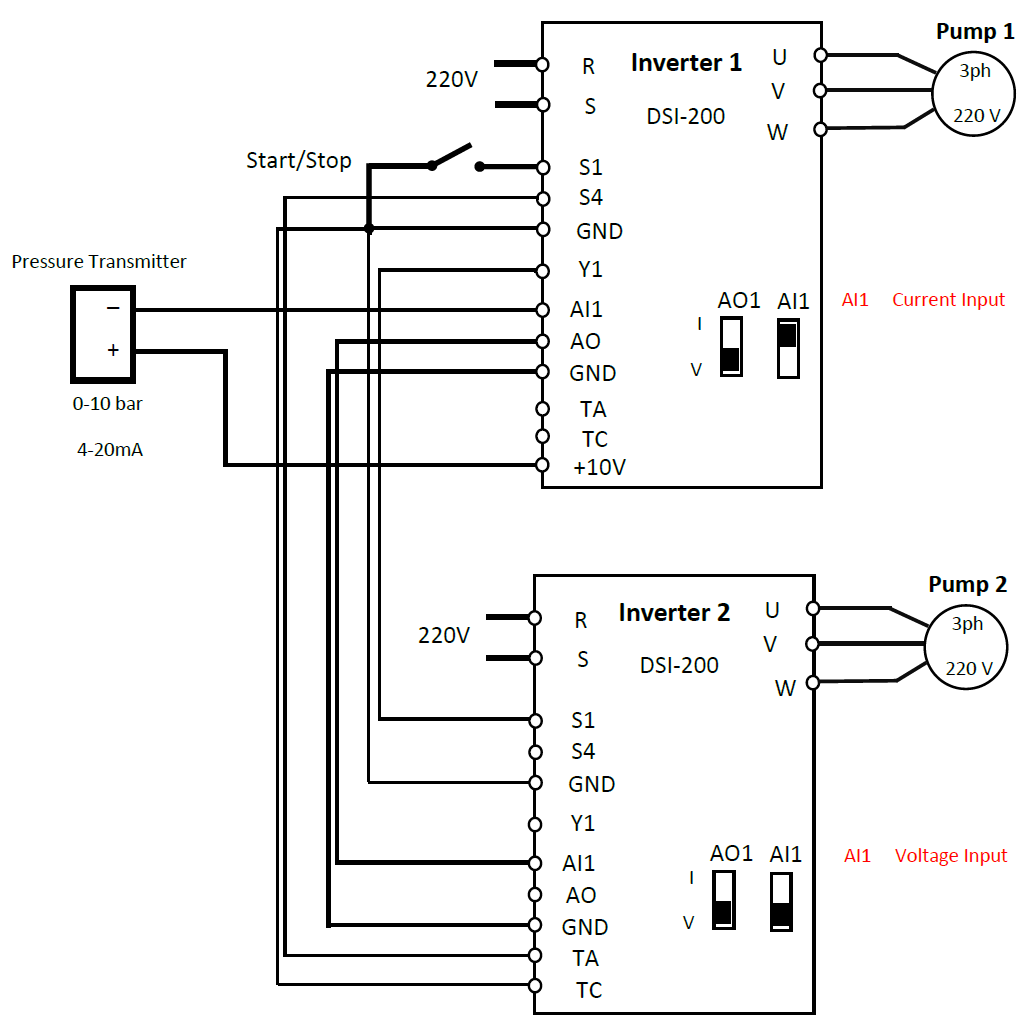

ترمینالهای کنترلی دو اینورتر برای بوستر دو پمپ بصورت ذیل سیم بندی می شوند:

خروجی سنسور فشار بصورت مستقیم به اینورتر شماره 1 وصل می گردد.

سنسور فشار فقط به اینورتر اول وصل می شود و کلید ورودی آنالوگ AI1 در اینورتر اول باید بر روی جریان قرار گیرد. در اینورتر دوم ورودی آنالوگ AI1 بر روی ولتاژ می باشد. خروجی های آنالوگ AO در هر دو اینورتر بر روی ولتاژ می باشد.

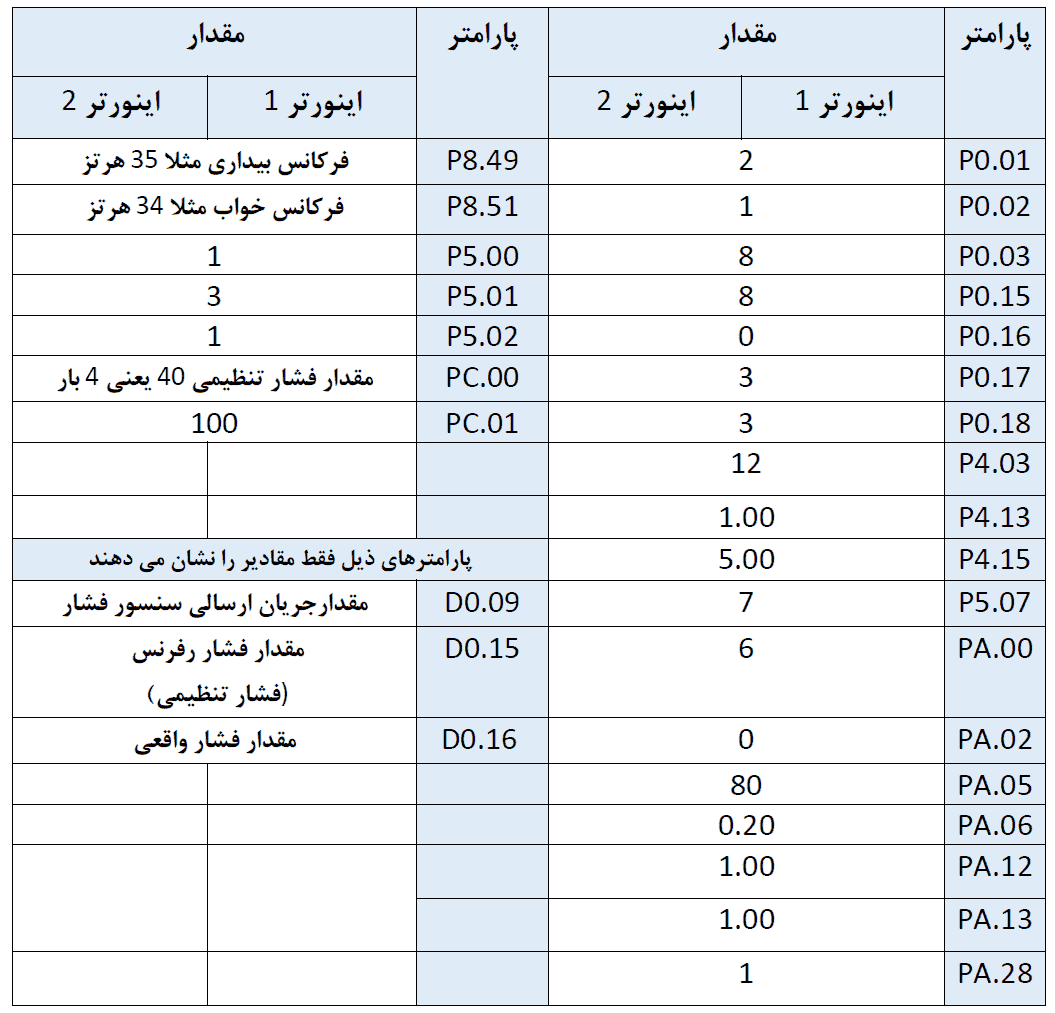

پارامترهای تنظیمی اینورترها در بوستر دو پمپ:

1- نصب و تنظیمات اینورتر پنتاکس dsi 200 برای بوستر با دو پمپ

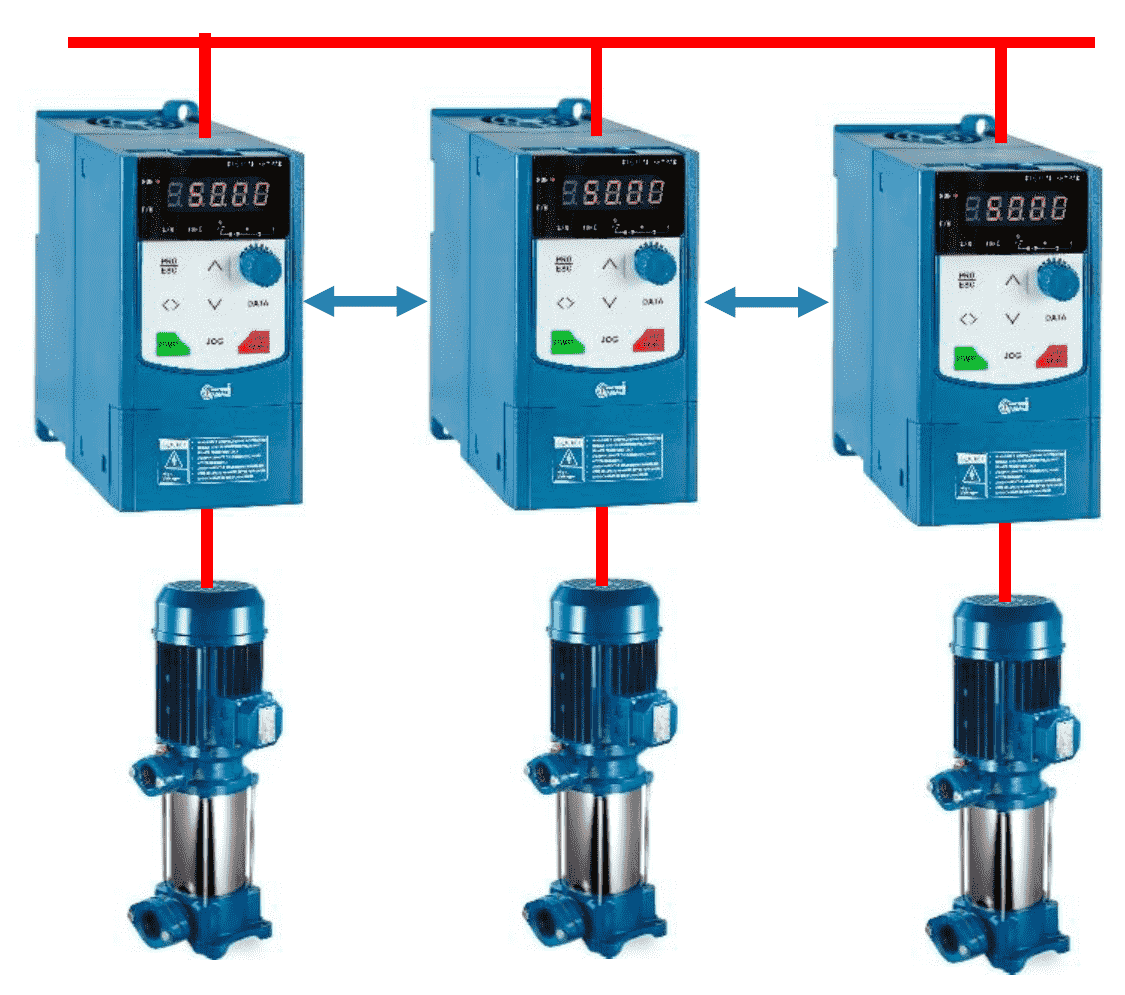

در بوستر سه پمپ خروجی هر اینورتر بصورت مستقیم به پمپ وصل می شود ( در اینورترهای تک فاز سربندی پمپ باید مثلث باشد).

خروجی سنسور فشار بصورت مستقیم به اینورتر شماره 1 وصل می گردد.

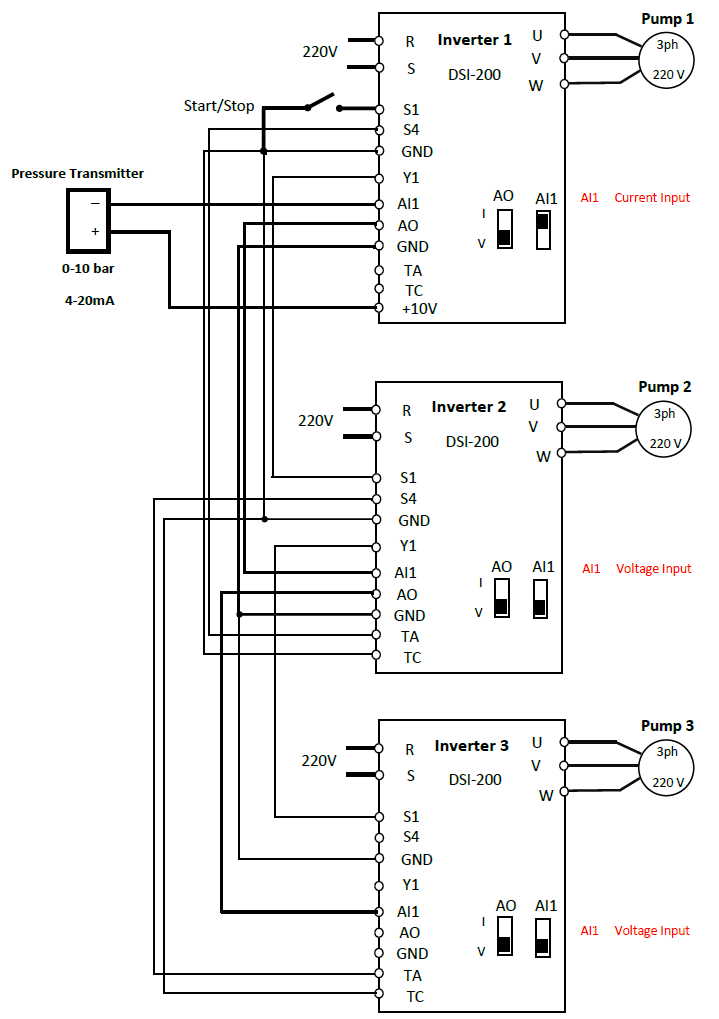

ترمینالهای کنترلی دو اینورتر برای بوستر سه پمپ بصورت ذیل سیم بندی می شوند:

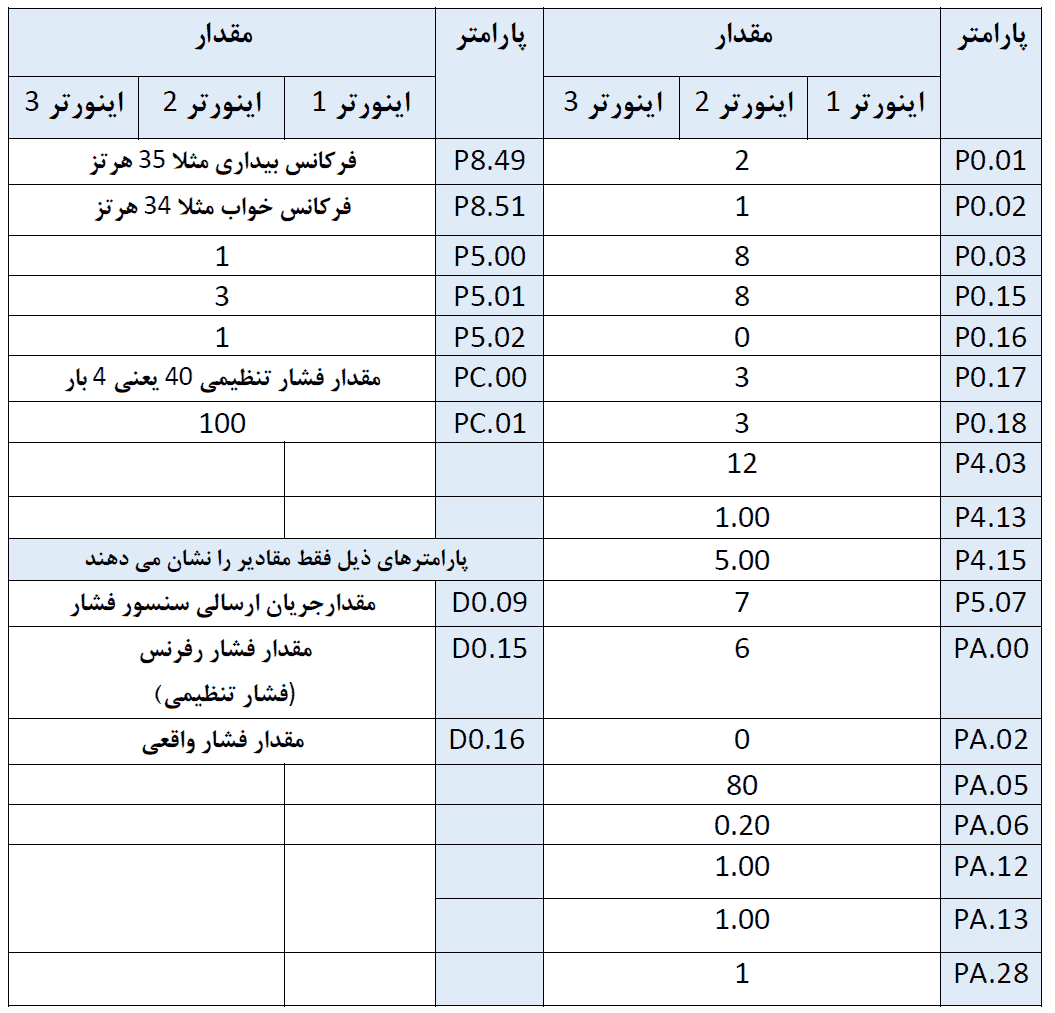

پارامترهای تنظیمی اینورترها در بوستر سه پمپ:

در بوستر سه پمپ نیز مشابه بوستر دو پمپ، پارامترها دقیقا مشابه هم هستند و هر سه اینورتر پارامترهای یکسانی دارند.

2- نصب و تنظیمات اینورتر پنتاکس dsi 200 برای بوستر با سه پمپ

برای بوسترهای چهار پمپ نیز سیم بندی بین اینورتر 3 و 4 دقیقا مشابه اینورتر 2 و 3 می باشد و پارامترهای اینورتر 4 نیز مشابه اینورتر 1 ، 2 و 3 می باشد. به همین روش اینورترهای شماره 5 و بالاتر نیز سیم بندی و تنظیم می گردند.
