موتور گیربکس سه فاز
قیمت موتور گیربکس سه فاز و مفاهیم فنی آن
پیش از آن که بخواهیم به موتور گیربکس سه فاز بپردازیم بهتر است با خود موتور گیربکس یا الکتروگیربکس آشنا شویم. این تجهیز صنعتی یکی از تکنولوژیهای جدید است که از یک گیربکس کاهنده یا افزاینده دور خروجی و یک الکتروموتور تشکیل شده است. معمولا در این تجهیزات صنعتی از دو نوع موتور AC یاموتور DC استفاده میشود.

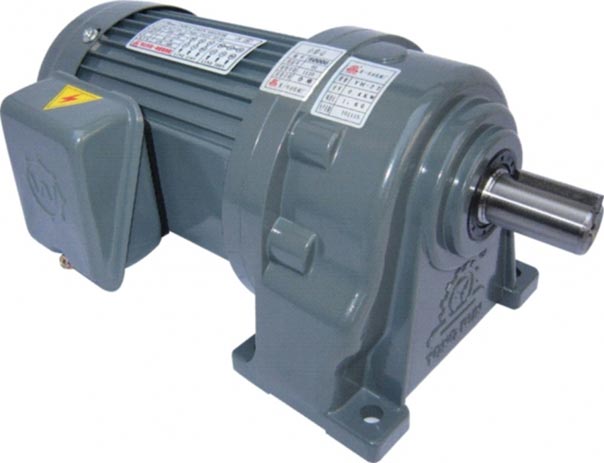

موتورگیربکس سه فاز نیز یکی از انواع الکتروگیربکس است که برای فعالیت به برق سه فاز نیاز دارد. با توجه به شرایط مصرف انرژی در صنایع مختلف، این تجهیزات صنعتی میتوانند موجب کاهش چشمگیر مصرف انرژی شوند. موتور گیربکس سه فاز توان بیشتری نسبت به الکتروموتور تکفاز دارد. این نوع الکتروموتورها از توانهای بسیار پایین (تا توانهای بسیار بالا طراحی و تولید میشوند. در ادامه مطلب با اجزا و دستهبندیهای این نوع موتور گیربکس آشنا خواهیم شد.
اجزای تشکیل دهنده موتور گیربکس دار سه فاز
به طور کلی موتور گیربکس دار سه فاز از اجزای مختلفی تشکیل میشود که به شرح زیر میباشند.
- استاتور: استاتور از سیم پیچ های بیرونی یا آهنرباها تشکیل شده است
- روتور: روتور هسته داخلی بوده که در واقع در موتور باعث چرخش روتور می شود
- چرخدندهها: یکی از اصلیترین و پرکارترین اجزای موتور گیربکس محسوب میشود
- پوسته: این قسمت تمامی دندههای موتور گیربکس را در داخل خود جای داده و معمولا از جنس چدن تولید میشوند
- ورودی و خروجی: این قسمت معمولا به شکل سوراخ یا شکاف ساخته شده و دارای جنس آلومینیومی هستند
- کاسه نمد: این قسمت برای محافظت الکتروموتور در برابر عوامل محیطی متعدد مانند گرد و غبار پیشبینی شده است
- درپوش روغن موتور: این درپوش وظیفه کنترل میزان روغن در موتور را بر عهده دارد
دستهبندی موتورگیربکس سه فاز
به طور کلی موتور گیربکس دار سه فاز از نظر دور خروجی به دو دسته تقسیم میشوند و هر کدام دارای کاربرد خاصی میباشند. دسته بندی این تجهیزات به شرح زیر است:
موتور گیربکس کاهنده
موتور گیربکس کاهنده سه فاز به تجهیزاتی گفته میشود که در میان قطعات محرک و متحرک قرار گرفته و میزان دور خروجی لازم را کاهش داده و منجر به افزایش سرعت گشتاور خواهد شد. موتور گیربکس دار سه فاز نسبت به نوع افزاینده دارای کاربرد بیشتری میباشد.
موتور گیربکس افزاینده
در صنایعی مانند صنایع پالایشگاهی که به دور خروجی بالا نیاز است، از موتور گیربکس افزاینده استفاده میشود. این تجهیزات بر خلاف نوع کاهنده آن، باعث افزایش میزان سرعت خروجی شده و با همان تناسب، موجب کاهش میزان گشتاور خواهد شد.
انواع موتور گیربکس دار سه فاز
موتور گیربکس سه فاز با توجه به کاربردهای مختلف، دارای اشکال و انواع گوناگونی است که هر کدام با نامها و برندهای متفاوتی در بازار عرضه میشوند. برندهای معروف موتور گیربکس سه فاز در ایران، تایلی چین، ایلماز ترکیه و SPG کره می باشد که همگی در سایت ماناموتور موجود بوده و با استفاده از فیلترها امکان خرید مناسب ترین موتور گیربکس دار سه فاز فراهم است. به عنوان مثال در صورت تمایل به خرید موتور گیربکس سه فاز ترمز دار، از فیلتر نوع الکتروگیربکس، "سه فاز ترمزدار" را انتخاب نموده و از بین ده ها موتور گیربکس پیشنهاد شده، مناسب ترین محصول را انتخاب و خریداری بفرمائید. یکی دیگر از مواردی که در هنگام خرید الکتروگیربکس سه فاز باید به آن توجه داشت، نوع نصب گیربکس است که با توجه به مکان و شرایط نصب آن، تعیین می گردد. می توانید با استفاده از فیلتر نوع نصب گیربکس، شرایط مطلوب خود (پایه دار، فلنج دار، مستقیم ساده و ...) را انتخاب کنید. در ادامه مطلب به انواع این تجهیزات بر اساس نوع گیربکس و کاربرد آنها اشاره خواهیم کرد.
موتور گیربکس هلیکال
الکترو گیربکسهای هلیکال دارای انواع متنوعی هستند که هر کدام به شرح زیر میباشند.
- موتور گیربکس سه فاز هلیکال: این تجهیزات جزء موتور گیربکسهای کم مصرف محسوب میشوند که نسبتا سایز کوچکی دارند و در صنایع گوناگونی همچون تولید پلاستیک، سیمان، لاستیکسازی، نقاله انتقال مواد و موارد دیگر کاربرد دارند
- موتور گیربکس سه فاز هلیکال شافت مستقیم: این دسته از موتور گیربکسها برای مصارف سنگینتر مناسب بوده و با استفاده از اطلاعات فنی و مشخصات مکانیکی دقیق تولید میشوند. در واقع این تجهیزات دارای ضریب انتقال قدرت بالایی هستند
موتور گیربکس سه فاز حلزونی
موتور گیربکس حلزونی از یک جفت چرخدنده مارپیچ و حلزون تشکیل شده و فضای کمی را اشغال میکنند. این تجهیزات بیشتر برای مصارف با فشار پایین یا متوسط مناسب هستند و با استفاده از آنها، گشتاور بالایی در ابعاد کوچک تولید میشود. این مدل نسبتا دارای هزینه کمتری بوده و در مواردی مانند بالابر، سیستم انتقال موارد، توار نقاله، ماشینهای غربالگری، آسیابهای کوچک و ... کاربرد دارند. از سایر ویژگیهای این نوع موتور گیرکس میتوان به موارد زیر اشاره کرد.
- صدای کمی دارند اما خیلی زود داغ میکنند
- نیاز به روغن مخصوصی برای کار کردن دارند
- دارای قابلیت خود قفلی هستند و از این جهت برای بارهای عمودی مناسب میباشند
- شفت خروجی دارای مقاومت بالایی در برابر بارهای عرضی است
- راندمان آنها نسبتا پایین بوده و حدود 30 تا 50 درصد توان موتور، تلف میشود
موتور گیربکس دار سه فاز خورشیدی
موتور گیربکس خورشیدی به شکل طبقه طبقه طراحی شده که هر طبقه آن دارای تعدادی چرخدنده است. این تجهیزات برای مواردی که به گشتاور بالا نیاز هست، مورد استفاده قرار میگیرند و از نظر دوام کیفیت بالایی دارند. از سایر ویژگیهای این الکتروگیربکس میتوان به موارد زیر اشاره کرد.
- این تجهیزات از نوع شفت مستقیم بوده و در نتیجه به فضای کمی احتیاج دارند
- به علت اینرسی کم، واکنش سریعی در برابر تغییرات سرعت دارند
- بر خلاف مدل حلزونی، خود قفلی کمی دارند و در نتیجه مقاومت پایینی در برابر بارهای عرضی از خود نشان میدهند
- این مدل به علت راندمان و کیفیت بالا، قیمت بیشتری دارد
- دارای دقت ساخت بالایی هستند و به علت میزان کم لقی، میتوان از آنها همراه با موتورهای کنترل موقعیت استفاده کرد
- میزان راندمان این تجهیزات، حدود 80 تا 95 درصد تخمین زده میشود
موتور گیربکس سه فاز کرانویل
موتور گیربکس سه فاز کرانویل از تعدادی چرخدنده هلیکال و دو چرخدنده با قابلیت انتقال گشتاور در زاویه 90 درجه تشکیل شده است که برای انتقال نیرو به محورهای متعامد یا غیرمتعامد به کار میروند. این تجهیزات گشتاور بالایی تولید میکنند و صدای نسبتا کمی دارند.
موارد ضروری در انتخاب موتور گیربکس
در ادامه مطلب چند نکته اساسی را معرفی میکنیم که برای انتخاب دستگاه کارآمد و مناسب، باید به آنها توجه داشته باشید.
- میزان توان اولیه الکتروموتور
- میزان چرخش موتور در هر دقیقه
- میزان گشتاور خروجی
- نسبت تبدیل
- دمای محیط
- شرایط آب و هوایی
- نوع انتقال انرژی در میان اجزای مختلف دستگاه
- نوع قرارگیری محورها نسبت به یکدیگر
- میزان کارکرد در روز
خرید موتور گیربکس سه فاز در ماناموتور
در صورتی که قصد خرید موتور گیربکس سه فاز مناسب و باکیفیت دارید، میتوانید روی خدمات فروشگاه ماناموتور حساب ویژه باز کنید. اگر در زمینه انتخاب محصول، قیمت موتور گیربکس سه فاز یا نحوه خرید، سوال و ابهامی داشتید، میتوانید با کارشناسان فنی ماناموتور تماس گرفته و از مشاوره رایگان بهرهمند شوید. برای سفارش محصول مورد نظر از طریق سایت ماناموتور اقدام کنید تا در کوتاهترین زمان ممکن، آن را در محل مورد نظر تحویل بگیرید.
مشاهده بیشتر
- TAILI-5IK90GU-YF;5GU-20Kموتورگیربکس سه فاز 90 وات 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین7,732,000 تومان
- TAILI-6IK250GU-YF;6GU-20Kموتورگیربکس سه فاز 250 وات - یک سوم اسب 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین10,207,000 تومان
- TAILI-5IK120GU-YF;5GU-15Kموتورگیربکس سه فاز 120 وات 93 دور بر دقیقه، گیربکس نسبت 15، ساخت تایلی چین8,351,000 تومان
- TAILI-6IK370GU-YF;6GU-20Kموتورگیربکس سه فاز 0.37 کیلو وات - نیم اسب 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین10,825,000 تومان
- SPG-PAL28-10EB-075X6Lموتور گیربکس 0.75 کیلووات، 140 دور، شفت 28 م.م، سه فاز 380 ولت پایه دار ساخت SPG کره جنوبی15,720,000 تومان
- SPG-PAL28-15EB-075X6Lموتور گیربکس 0.75 کیلووات، 93 دور، شفت 28 م.م، سه فاز 380 ولت پایه دار ساخت SPG کره جنوبی15,720,000 تومان
- SPG-PMK105-15-EB075X6Lموتور گیربکس 0.75 کیلووات، 93 دور، شفت 28 م.م، سه فاز 380 ولت فلنج دار ساخت SPG کره جنوبی14,802,000 تومان
- TAILI-4IK25GN-YF;4GN-150Kموتورگیربکس سه فاز 25 وات 9 دور بر دقیقه، گیربکس نسبت 150، ساخت تایلی چین4,948,000 تومان
- TAILI-5IK120GU-YF;5GU-20Kموتورگیربکس سه فاز 120 وات 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین8,351,000 تومان
- TAILI-5IK60GU-YF;5GU-7.5Kموتورگیربکس سه فاز 60 وات 186 دور بر دقیقه، گیربکس نسبت 7.5، ساخت تایلی چین6,681,000 تومان
- TAILI-4IK25GN-YF;4GN-5Kموتورگیربکس سه فاز 25 وات 280 دور بر دقیقه، گیربکس نسبت 5، ساخت تایلی چین4,948,000 تومان
- TAILI-5IK120GU-YF;5GU-10Kموتورگیربکس سه فاز 120 وات 140 دور بر دقیقه، گیربکس نسبت 10، ساخت تایلی چین8,351,000 تومان
- TAILI-5IK90GU-YF;5GU-50Kموتورگیربکس سه فاز 90 وات 28 دور بر دقیقه، گیربکس نسبت 50، ساخت تایلی چین7,732,000 تومان
- TAILI-7IK400GU-YF;7GU-100RHموتورگیربکس سه فاز 0.4 کیلووات - 400 وات 14 دور بر دقیقه، گیربکس 90 درجه نسبت 100، ساخت تایلی چین14,846,000 تومان
- YILMAZ-0.37-44-32.02-MR003-71/4bموتور گیربکس ایلماز سه فاز 0.37 کیلو وات، 44 دور، پایه دار14,865,000 تومان
- YILMAZ-0.75-103-13.61-MR003-80/4bموتور گیربکس ایلماز سه فاز 0.75 کیلو وات، 103 دور، پایه دار17,376,000 تومان
- SPG-PMK105-30-EB075X6Lموتور گیربکس 0.75 کیلووات، 46 دور، شفت 28 م.م، سه فاز 380 ولت فلنج دار ساخت SPG کره جنوبی16,179,000 تومان
- TAILI-4IK25GN-YF;4GN-250RHموتورگیربکس سه فاز 25 وات 5 دور بر دقیقه، گیربکس 90 درجه نسبت 250، ساخت تایلی چین7,237,000 تومان
- TAILI-5IK120GU-YF;5GU-25Kموتورگیربکس سه فاز 120 وات 56 دور بر دقیقه، گیربکس نسبت 25، ساخت تایلی چین8,351,000 تومان
- TAILI-5IK120GU-YF-BR;5GU-20Kموتورگیربکس سه فاز ترمزدار 120 وات 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین11,320,000 تومان
- YILMAZ-0.37-20-69.16-MR173-71/4bموتور گیربکس ایلماز سه فاز 0.37 کیلو وات، 20 دور، پایه دار19,800,000 تومان
- YILMAZ-1.1-28-50.59-MR273-90S/4موتور گیربکس ایلماز سه فاز 1.1 کیلو وات، 28 دور، پایه دار32,640,000 تومان
- TAILI-4IK25GN-YF;4GN-20Kموتورگیربکس سه فاز 25 وات 70 دور بر دقیقه، گیربکس نسبت 20، ساخت تایلی چین4,948,000 تومان
- YILMAZ-11-82-17.07-MR572-160M/4موتور گیربکس ایلماز سه فاز 11 کیلو وات، 82 دور، پایه دار110,686,000 تومان
