انتخاب گیربکس و انواع آنموتور گیربکس دور متغیر
در تمام صنایع برای کنترل سرعت بالای موتورهای الکتریکی، افزایش گشتاور و طراحی سیستم‌ها با عملکرد دقیق به استفاده از انواع موتورگیربکس نیاز داریم. در این میان اگر لازم است تا کنترل سرعت سیستم را در دست بگیرید، بهتر است تا از موتورگیربکس دور متغیر استفاده کنید. الکتروگیربکس دور متغیر برای طراحی سیستم‌ها با عملکرد دقیق، قابلیت کنترل سرعت، افزایش قدرت و گشتاور و در نهایت طراحی سیستم‌ها مبتنی بر کنترل موقعیت کارایی دارند.
انواع موتور گیربکس شافت مستقیم دور متغیر می‌توانند سرعت خروجی را در محدوده معینی از سرعت نامی موتور کاهش دهند. از طرفی عملکرد کنترل سرعت در این سیستم‌ها کاملاً دستی با توجه به طراحی مکانیزم‌های عملکرد مکانیکی است. انواع گیربکس شافت مستقیم فلنج دار با قابلیت دور متغیر را با اتصال به انواع موتور تکفاز و یا الکتروموتور سه فاز طراحی می‌کنند تا شرایط کار بهینه در هر نوع محیط صنعتی را داشته باشند. برای خرید با بهترین قیمت موتور گیربکس دور متغیر می‌توانید از فروشگاه اینترنتی ماناموتور استفاده کنید. البته برای آشنایی بیشتر با انواع گیربکس دور متغیر برقی در ادامه‌ی مطلب همراه ما شوید.
موتور گیربکس دور متغیر برای کاهش سرعت از طریق المان‌های مکانیکی و به شکل دستی طراحی شده است. قاعدتاً می‌دانید که گیربکس ها نقش کاهنده سرعت و افزایش قدرت مکانیکی الکتروموتورها را بر عهده دارند. گیربکس‌های معمولی صرفاً یک نسبت تبدیل ثابت را پوشش می‌دهند و در این صورت اگر به دامنه متفاوتی از سرعت نیاز داشته باشید، باید از سیستم‌های الکترونیکی کنترل سرعت مانند درایو استفاده کنید. پیشنهاد می شود به جای موتورگیربکس دور متغیر، از استپ موتور و درایور استفاده کنید، چون:
- حرکت دقیق و یکنواختی خواهید داشت.
- فضای کمتری اشغال خواهد شد.
- کنترل حرکت دقیق تر می شود.
گیربکس این سیستم‌ها تمام مکانیکی است و با قابلیت تغییر سرعت به شکل دستی کار می‌کند. الگوی طراحی گیربکس دور متغیر متفاوت است. در برخی مدل‌ها از مکانیزم تسمه پولی و در برخی دیگر از مکانیزم چرخ‌دنده‌های لغزان استفاده شده است. قیمت گیربکس دور متغیر کاملاً وابسته به الگوی طراحی مکانیزم آن تعیین می‌شود. البته قیمت این گیربکس‌ها از مدلهای معمولی بالاتر است، اما به شما این امکان را می‌دهد که به سادگی و بدون نیاز به نصب سیستم‌های گران‌قیمت الکترونیکی سرعت دستگاه را در کنترل خود داشته باشید. به طور کلی برای تغییر دور خروجی می توانید از موتورگیربکسهای تکفاز دور متغیر ، یا استفاده از موتورگیربکس سه فاز به همراه اینورتر و یا موتورگیربکس دیسی به همراه درایور دیسی استفاده نمائید.
انواع موتور گیربکس دور متغیر
مکانیزم تغییر سرعت در الکتروگیربکس دور متغیر کاملاً مکانیکی است، اما به روش‌های گوناگون انجام می‌شود. انواع گیربکس دور متغیر همگی طراحی استاندارد و قابلیت‌های کاربردی ویژه‌ای دارند و لازم است تا با توجه به شرایط سیستم و الگوی طراحی بخش‌های مکانیکی انتخاب شوند. موتور گیربکس‌های دور متغیر در انواع مختلفی تولید می‌شوند که بسته به نوع کاربری، میزان بار، و دقت مورد نیاز انتخاب می‌شوند. برخی از متداول‌ترین انواع آن عبارتند از:
موتور گیربکس دور متغیر با کنترلر
موتور گیربکس دور متغیر با کنترلر یکی از مهم‌ترین اجزای سیستم‌های صنعتی و اتوماسیون است که امکان تغییر سرعت و گشتاور را بر اساس نیازهای عملیاتی فراهم می‌کند. این نوع موتورگیربکس‌ها با استفاده از یک کنترلر الکترونیکی، سرعت خروجی را تنظیم کرده و بهره‌وری و دقت سیستم را افزایش می‌دهند. در موتورگیربکس ها پین نری و مادگی وجود دارد که به راحتی می توانید آنها را به هم وصل کنید، در واقع سیم بندی موتورگیربکس های دور متغیر با کنترلر به دانش و تخصص خاصی نیاز ندارد.

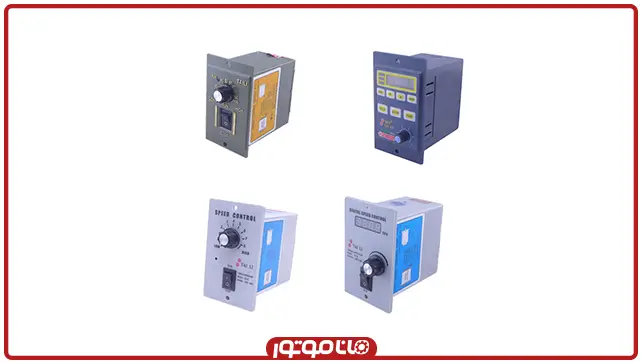

موتورگیربکسهای دور متغیر تایلی (Taili) یکی از برندهای معتبر چینی در این حوزه هستند که به دلیل کیفیت بالا، عملکرد قابل‌اعتماد و انعطاف‌پذیری در تنظیم سرعت، در بسیاری از صنایع مورد استفاده قرار می‌گیرند. این موتورگیربکس‌ها معمولاً دارای کنترلرهای پیشرفته‌ای هستند که امکان تنظیم دقیق سرعت را فراهم کرده و از مصرف انرژی بهینه‌تری برخوردارند. موتورگیربکسهای دور متغیر با کنترلر، به دلیل انعطاف‌پذیری بالا و صرفه‌جویی در مصرف انرژی، به یکی از اجزای حیاتی در بسیاری از صنایع تبدیل شده‌اند،در تصویر زیر انواع کنترلرهای موتورگیربکس دور متغیر تایلی را مشاهده می کنید.
تایلی برای عملکرد هرچه بهتر گیربکس صنعتی خود الگوی ساخت مدلهای کنترل دور را در پیش گرفته است و انواع موتور گیربکس تکفاز دور متغیر ساده و دیجیتالی را تولید می‌کند. این مدلهای موتور گیربکس تکفاز دور متغیر از یک بخش کنترل کننده ساده و یا دیجیتالی در کنار خود برخوردار هستند. البته تمام مدلهای طراحی شده از موتورگیربکس دور متغیر دیجیتالی تایلی با قابلیت کار دائمی در محدوده گشتاور نامی طراحی شده‌اند و می‌توان آنها را به شکل دائم کار راه‌اندازی کرد. در صورت راه‌اندازی با ولتاژ ۲۲۰ ولت الکتروموتور گیربکس دار تایلی با حداکثر سرعت نامی خود کار می کند، ولی با کاهش دور از طریق تبدیل ولتاژ می‌توانیم مقدار گشتاور خروجی آنها را کاهش داده و حتی سرعت موتور را تا حدود ۹۰ درصد از شرایط نامی کمتر کرد. برای همین است که انواع موتور گیربکس دور متغیر تایلی کاربردی گسترده در شرایط طراحی ایده‌آل دارند. هنگام کاهش دادن دور موتورگیربکس تکفاز دور متغیر، به این نکته توجه کنید که با کاهش دور به میزان 40 یا 50 درصد دور اولیه، گشتاور افت محسوسی نخواهد داشت ولی با کاهش یافتن دور تا کمتر از 30 درصد دور اولیه، قطعا افت گشتاور محسوس خواهد بود.
ویژگی‌های موتور گیربکس دور متغیر با کنترلر
- کنترل سرعت دقیق: با استفاده از اینورتر یا کنترلرهای دیجیتال، می‌توان سرعت خروجی را به‌صورت پیوسته تنظیم کرد.
- افزایش طول عمر تجهیزات: کاهش تنش‌های مکانیکی باعث افزایش دوام موتور و گیربکس می‌شود.
- کاهش مصرف انرژی: با کنترل بهینه سرعت و گشتاور، میزان انرژی مصرفی کاهش پیدا می‌کند.
موتور گیربکس دور متغیر تسمه پولی
گیربکس دور متغیر تسمه پولی ساده‌ترین مدل است که با الگوی تغییر موقعیت پولی از قابلیت تغییر سرعت برخوردار است. در واقع این نوع گیربکس‌ها طراحی دو تکه دارند که از یک تسمه برای انتقال توان در آنها استفاده شده است. فولی متغیر در این نوع گیربکس‌ها در واقع نوعی مخروط اصطکاکی است که بر روی شفت موتور نصب شده و از طریق تسمه توان موتور را منتقل می‌کند. مکانیزم گیربکس به شکلی است که می‌توان تسمه را بر روی این پولی مخروطی شکل جابجا کرد. قیمت الکتروموتور دور متغیر از نوع تسمه پولی چندان زیاد نیست و در فهرست مدلهای اقتصادی بازار قرار دارد.
موتور گیربکس دور متغیر واریاتور
در گیربکس‌های واریاتور از چرخ‌دنده‌های لغزان با قابلیت کم و یا زیاد شدن قطر چرخ‌دنده برای تغییر سرعت استفاده شده است. در این نوع گیربکس‌ها ردیف پیوسته‌ای از چند نوع چرخ‌دنده هم مرکز اما با قطرهای گوناگون تعبیه شده است. یک سیستم تغییر دنده با مکانیزم دستی وظیفه جابه‌جایی آنها را بر عهده دارد. این مدلهای واریاتور در تنظیم سرعت، عملکرد دقیق اما محدودی دارند. قیمت الکتروموتور دور متغیر واریاتور از مدلهای تسمه پولی بالاتر و در عین حال ظرفیت آنها برای انتقال توان بهتر است. همچنین تمام مدلهای واریاتور با الگوی گیربکس شافت مستقیم کوچک طراحی می‌شوند.
موتور گیربکس دور متغیر هیدرولیکی
در این نوع از یک مکانیزم هیدرولیکی برای تغییر سرعت شافت خروجی گیربکس استفاده شده است. سیستم هیدرولیکی در محیط داخل گیربکس قرار دارد که با توجه به اهرم دستی می‌تواند فشار هیدرولیکی برای جابه‌جایی صفحات و رسیدن به سرعت‌های گوناگون را تأمین نماید. قابلیت نظم دهی دور موتور برای رسیدن به سرعت‌های خیلی دقیق و رنج‌های گسترده از طریق این مدلهای هیدرولیکی بهتر از دیگر انواع گیربکس دور متغیر انجام می‌شود. قیمت گیربکس دور متغیر هیدرولیکی زیاد اما عملکرد آن برای رسیدن به رنج وسیع از سرعت‌های متغیر عالی است. از این نوع موتور گیربکس شافت مستقیم دور متغیر برای طراحی سیستم‌های خاص صنعتی استفاده می‌کنند. این مدل‌ها با استفاده از سیالات برای تغییر سرعت و گشتاور عمل می‌کنند و بیشتر در ماشین‌آلات سنگین و صنایع خاص به کار می‌روند.
موتور گیربکس خورشیدی دور متغیر
مکانیزم کار موتور گیربکس خورشیدی دور متغیر متکی بر یک چرخ‌دنده خورشیدی یا همان سیاره‌ای است. نوعی سیستم مکانیکی فرفره‌ای شکل در مرکز الگوی انتقال بار این نوع گیربکس‌ها قرار دارد که قادر است تا قطر چرخ‌دنده خورشیدی را کم و یا زیاد کند. به این ترتیب قادر به تغییر سرعت شافت خروجی گیربکس است. این مدلهای خورشیدی از قابلیت تنظیم سرعت در حالت صفر مادامیکه موتور هنوز کار می‌کند، برخوردار هستند. انواع گیربکس خورشیدی دور متغیر در فهرست مدلهای خاص با قابلیت تنظیم دقیق سرعت خروجی گیربکس قرار می‌گیرند
تفاوت موتورگیربکس دور متغیر معمولی با دیجیتال

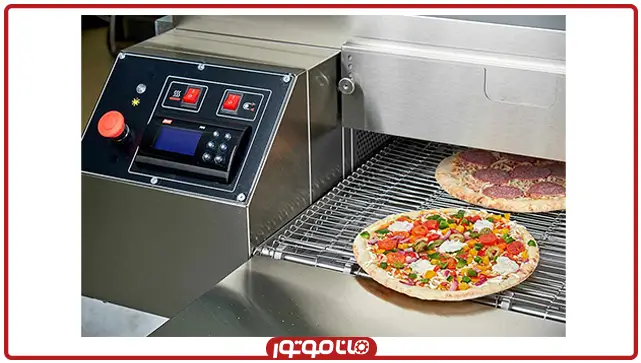

موتور گیربکس دیجیتال با یک ضریب می توانند دور خروجی موتورگیربکس را نشان بدهند. برای کاربردهایی مثل دستگاه پخت پیتزا یا نان و شیرینی که تنظیم سرعت اهمیت ویژه ای دارد، باید کاربر دستگاه قادر به تنظیم سرعت دستگاه باشد، بنابراین استفاده از مدل دیجیتال مناسب تر هست.
مزایای استفاده از موتورگیربکس دور متغیر
بزرگترین مزیت استفاده از الکتروگیربکس دور متغیر، قابلیت آن برای رسیدن به تغییرات زیاد سرعت در شرایط آرام و یا سریع با کمترین تنش کششی در خروجی شافت آن است. استفاده از این نوع موتور گیربکس‌ها سودمند است، زیرا:
- از تنش‌های کششی در شافت خروجی گیربکس کمتری برخوردار هستند.
- به راحتی در رنج وسیعی از سرعت‌های خیلی بالا تا خیلی کم و حتی سرعت صفر دسترسی دارند.
- بدون ایجاد ضربه در خروجی قابلیت تغییر سرعت را دارند.
- با قابلیت تنظیم سرعت صفر به عنوان کلاج با عملکرد دقیق کارایی دارند.
- از انعطاف پذیری و سازگاری بسیار بالا برای نصب در عموم سیستم‌های صنعتی برخوردار هستند.
- کاهش سرعت را از طریق گیربکس و بدون نیاز به تغییر دور موتور انجام می‌دهند.

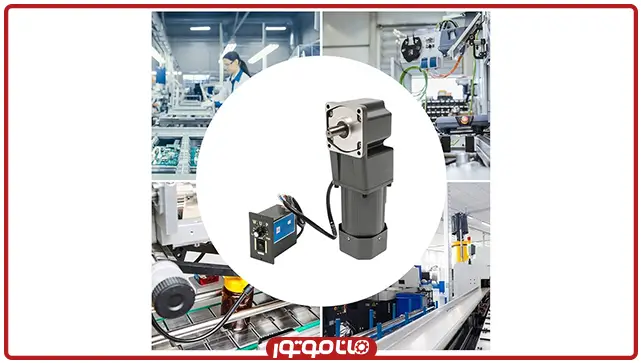

کاربردهای موتور گیربکس دور متغیر
قابلیت تغییر سرعت بدون نیاز به تغییر عملکرد موتور الکتریکی برگ برنده این نوع گیربکس‌ها برای نصب و راه‌اندازی در صنایع مختلف و انجام وظایف گوناگون است. تا جاییکه از گیربکس دور متغیر برقی به عنوان کلاچ الکترونیکی در طراحی سیستم‌های خاص صنعتی نیز استفاده می‌کنند. در صنایع مختلف و برای فعالیت‌های گوناگون از انواع موتور گیربکس شافت مستقیم دور متغیر استفاده می‌کنند. کاربردهایی مانند:
- طراحی کمپرسور باد برای تأمین شرایط مختلف تولید هوای فشرده
- انواع صنایع بسته‌بندی و دارویی برای تنظیم سرعت دستگاههای اتوماسیون
- طراحی سیستم بسته‌بندی اتوماتیک دستگاههای نخ‌ریسی
- طراحی عملکرد دقیق با حرکت قابل کنترل دستگاههای سنگ‌بری
- بخش‌های مختلف صنایع فولاد، صنعت تزریق پلاستیک و رنگرزی
- طراحی موتور و سیم پیچی اتوماتیک
- طراحی سیستم‌های متکی بر موقعیت و یا سرعت
- خطوط تولید و نوار نقاله‌ها
- سیستم‌های حمل‌ونقل و آسانسورها
- دستگاههای CNC و تجهیزات دقیق
- و…
آموزش ساخت میزگردان با موتورگیربکس
برای ساخت یک میز گردان با قطر تقریبی 1 متر که وزن حدود 200 کیلوگرم را تحمل کند و بچرخاند، شما نیاز به یک موتورگیربکس هالوشفت نود درجه 90 یا 120 وات دارید. این نوع موتورگیربکس از لحاظ فضا و نصب جانمایی مناسب تری دارد. نکته قابل توجه این است که موتورگیربکس را در مرکز میز قرار ندهید، چون وزن، حجم و قیمت خیلی زیادی خواهد داشت و حرکت خوبی نیز نخواهد داشت. در کنار قرار بگیرد و توسط چرخ دنده های روی میز و دنده روی موتورگیربکس، میز به حرکت در می آید. اگر خواستید، میزگردان با سرعت چرخش متغیر قابل تنظیم بسازید، می توانید موتورگیربکس تایلی دور متغیر را همراه با کنترلر آن تهیه بفرمائید.
چند نکته هنگام خرید موتور گیربکس دور متغیر
استفاده از انواع موتور گیربکس دور متغیر زمانی تأثیرگذار است که آن را با توجه به شرایط سیستم خود و در نظر گرفتن تمام نکات فنی تهیه کنید. از قبیل:
- حتماً از سازگار بودن گیربکس دور متغیر با الگوی طراحی ماشین مطمئن شوید.
- دمای محیط کار دستگاه و یا محل نصب الکترو گیربکس دور متغیر را بررسی کنید.
- شرایط کاری و حتی مقدار آلودگی‌های محیطی را ارزیابی کنید.
- در مورد سطح رطوبت موجود در محیط اطلاعات کافی را کسب کنید.
- از مدل مناسب موتور گیربکس دور متغیر استفاده کنید.
- حداکثر بار شعاعی و یا پیشران سیستم را محاسبه کنید.
قیمت موتور گیربکس دور متغیر
قیمت الکتروموتور دور متغیر به فاکتورهای گوناگونی از جمله تکنولوژی ساخت، جنس متریال بدنه تا چرخ دنده‌ها، سایز و ظرفیت انتقال توان و… بستگی دارد. همچنین برند سازنده فاکتور تعیین کننده قیمت گیربکس دور متغیر است. در حال حاضر بخش بزرگی از محصولات بازار انواع گیربکس دور متغیر چینی هستند که از کیفیت طراحی خوب و در عین حال قیمت مناسبی برخوردار هستند. با این حال برندهای ایرانی در این زمینه فعالیت می‌کنند. مانند انواع گیربکس دور متغیر اصفهان که با کیفیت ساخت خوب و کارایی عالی مناسب نصب در انواع سیستم‌های صنعتی طراحی شده‌اند. برای خرید انواع موتور گیربکس دور متغیر و همچنین تأمین قطعات گیربکس دور متغیر می‌توانید از فروشگاه اینترنتی ماناموتور استفاده کنید. ماناموتور مجری فروش انواع موتورگیربکس های برند تایلی چین در بازار است که انواع این الکتروگیربکس‌ها را با بهترین قیمت برای عرضه در سراسر کشور به فروش می‌رساند. در ماناموتور از امکان مقایسه محصولات، بررسی کامل مشخصات فنی و انتخاب آگاهانه بهترین نوع موتور گیربکس دور متغیر متناسب با نیاز خود برخوردار هستید.
